Integração do tubo LED UVC: o que um fabricante ou proprietário de marca deve comprovar

Integração de tubos com LED UVC: por que a "eficácia do tubo" não sobrevive à transição para um produto acabado

Uma folha de dados de tubo descreve uma lâmpada. Ela não descreve um invólucro, um fluxo de ar, uma distância de montagem nem uma placa de controle.

A distinção é importante porque a entidade que sustenta uma alegação não é a lâmpada. Qualquer declaração feita publicamente por um proprietário de marca sobre um produto — na embalagem, em uma ficha técnica, em uma folha de instruções — vincula-se ao artigo acabado e deve ser respaldada por evidências relativas a esse artigo específico. Uma declaração sobre um tubo não se transforma automaticamente numa declaração sobre um produto. Tubo de LED UVC para produtos OEM é, portanto, uma questão de sistema disfarçada de componente.

Um segundo motivo é prático. Dois produtos podem utilizar o mesmo tubo e apresentar comportamentos distintos, pois o tubo constitui apenas um elemento de um conjunto óptico e mecânico. A carcaça determina para onde a luz é direcionada e quanto dela efetivamente chega; a eletrônica de acionamento define se o tubo opera nas mesmas condições sob as quais seus dados foram obtidos; a lógica de controle determina quando o tubo pode ou não operar.

Duas configurações e os requisitos específicos de cada uma quanto à carcaça

Um produto que utiliza um tubo germicida para tratar o ar ou uma superfície emprega uma de duas configurações, e elas não são intercambiáveis. Integração de produtos de desinfecção por UV-C começa com a decisão sobre qual delas está sendo desenvolvida.

Um percurso de fluxo contínuo de ar. O ar é movido através de um duto ou de uma câmara, e o tratamento ocorre durante sua passagem. O requisito refere-se ao fluxo: o percurso deve manter o ar na zona tratada por tempo suficiente e deve impedir que o ar tome um atalho ao redor dessa zona. Assim, a geometria do duto, as características do ventilador e a vedação da carcaça fazem parte do projeto óptico, e não são elementos separados dele. Um módulo de tratamento de ar por UVC instalado no interior de um duto sobrevive ou falha conforme o comportamento do fluxo.

Uma câmara de irradiação. As superfícies são colocadas numa câmara fechada e tratadas enquanto esta permanece fechada. O requisito aqui diz respeito às linhas de visão: a câmara deve apresentar as superfícies à luz, o que normalmente implica superfícies interiores reflexivas e um arranjo que evite sombreamento próprio.

O que se segue para o proprietário de um produto é que os dois arranjos não podem partilhar uma única declaração de desempenho. Um valor medido num duto descreve um duto. Um valor medido numa câmara descreve uma câmara. Se um produto é apresentado como realizando ambas as funções, a pergunta razoável seguinte é em qual das duas configurações foi medido.

As três grandezas que determinam o que chega

Independentemente do arranjo utilizado, três grandezas situam-se entre o tubo e o resultado.

Distância e ângulo de incidência. A luz proveniente de um tubo atinge um alvo a partir de uma direção, e a quantidade que nele incide depende da distância entre o alvo e o tubo, bem como do ângulo formado entre a superfície do alvo e o feixe luminoso. É por isso que um tubo posicionado mais próximo não é simplesmente "mais intenso": o padrão projetado sobre o alvo muda de forma, e essa mudança não ocorre de maneira uniforme.

O valor mínimo ao longo do alvo, não a média. É aqui que muitos primeiros projetos falham. Uma média sobre uma superfície-alvo é um único número conveniente, mas não é o que descreve o resultado — o que descreve o resultado é a parte menos tratada da superfície-alvo, pois essa parte determina o resultado final. Um layout pode parecer adequado em média e ainda deixar uma faixa perto de uma borda ou em uma sombra bem abaixo de tudo o mais. A superfície-alvo deve ser mapeada, e o mapa deve ser lido no seu valor mínimo.

Tempo. O alvo deve permanecer exposto à luz para produzir o efeito pretendido. Em uma câmara, isso corresponde ao tempo de ciclo. Em um duto, é definido pelo tempo que o ar em movimento permanece na zona tratada. De qualquer forma, trata-se de uma variável de projeto do produto: o tubo não a define.

O que o lado do tubo pode especificar

Três coisas merecem ser definidas por escrito no lado do tubo.

Comprimento de onda de pico e a tolerância declarada em relação a ele. Um valor de comprimento de onda de pico, por si só, é incompleto. Uma tolerância só tem significado quando acompanhada de duas informações adicionais: em relação ao que ela é medida e em quais condições. Uma tolerância citada sem essas informações não pode ser comparada à de outro fornecedor, nem usada para prever o comportamento em um invólucro cujas condições térmicas sejam diferentes. Solicite a referência e as condições de ensaio, e trate Tolerância de comprimento de onda do tubo LED UVC como uma declaração em três partes, e não como um simples número.

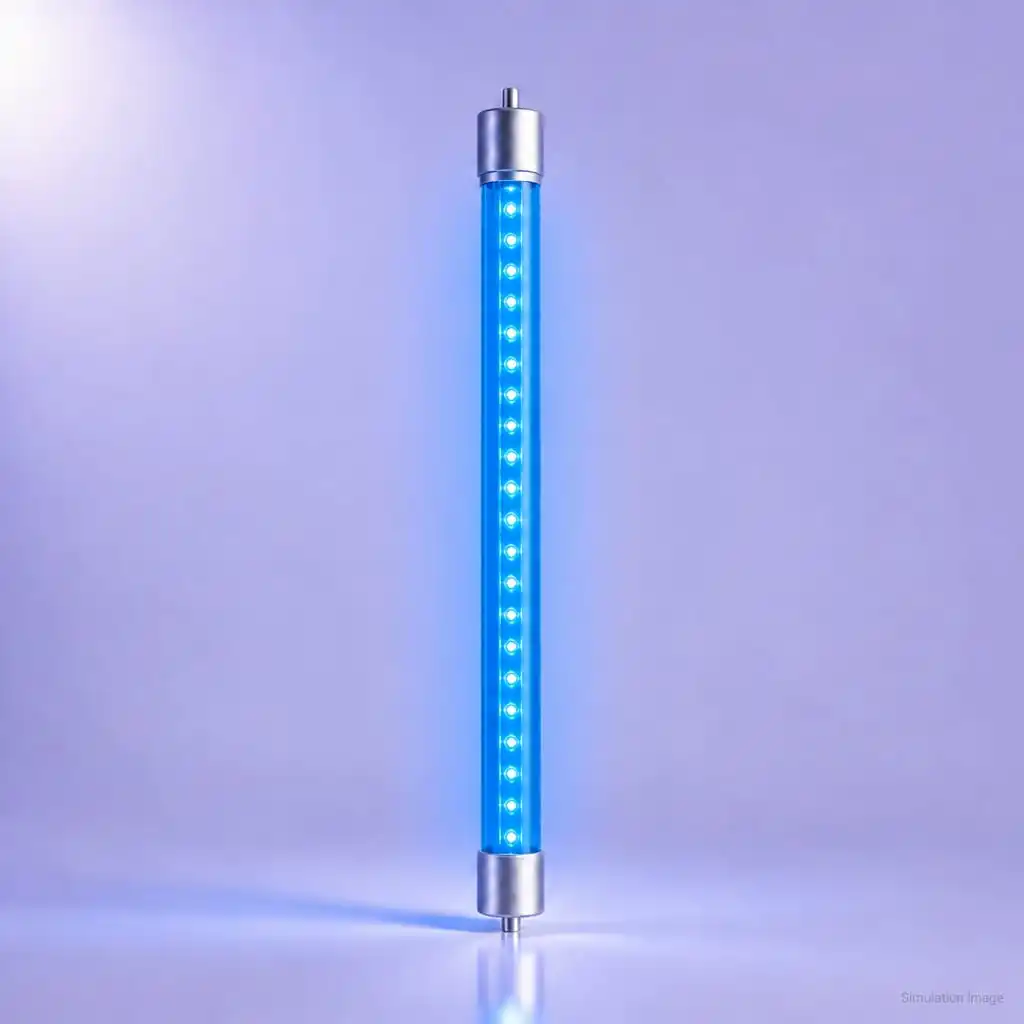

Fator de forma, incluindo as tampas das extremidades. Um tubo que deve ser encaixado em um soquete existente é, antes de tudo, uma peça mecânica, e só depois uma peça óptica. As tampas de extremidade em alumínio são importantes por motivos que vão além da estética: elas definem a interface mecânica, são os pontos pelos quais o tubo é segurado e posicionado, e fazem parte da forma como o conjunto dissipa calor. Para uma substituição de tubo LED germicida , as interfaces elétricas e mecânicas precisam ser confirmadas em relação ao suporte do equipamento, em vez de serem inferidas a partir de uma fotografia.

Compatibilidade entre o driver e o soquete. Essa é a causa mais comum de um projeto que funciona em bancada, mas falha na produção. O tubo foi projetado para uma condição de acionamento; o driver do produto precisa fornecê-la. Três armadilhas merecem verificação intencional: um driver que opera o tubo com corrente diferente daquela usada na obtenção dos dados; um soquete projetado para tecnologia distinta de lâmpada, que não oferece a mesma interface; e um esquema de controle que comuta o tubo de maneira para a qual o driver não foi projetado. Compatibilidade entre o driver do tubo UVC é uma etapa de confirmação, não uma nota de rodapé.

O que o lado do produto acabado precisa gerenciar

O trabalho restante não é opcional, nem compete ao fornecedor do tubo.

Uma carcaça completa e travas de segurança. A radiação UVC é perigosa para os olhos e a pele. Um produto deve conter a radiação no seu interior durante a operação e deve cessar a emissão assim que for aberto. Travamento de segurança do produto UV-C é parte do projeto da carcaça e deve ser suficientemente confiável para que o usuário não possa, acidentalmente, contorná-lo.

Detecção de ocupação. Sempre que um produto puder ser operado de forma a expor uma pessoa ou sempre que uma pessoa possa entrar num espaço tratado, a detecção deve fazer parte do projeto. A questão de engenharia não é apenas saber se um sensor está instalado, mas sim qual a sua área de cobertura e o que ocorre quando ele falha.

Marcas de advertência e instruções. Saídas capazes de causar lesões devem ser identificadas e explicadas na língua do mercado onde o produto é comercializado. Trata-se de uma tarefa documental com prazo definido, não um detalhe final.

Ensaios e certificação para o mercado de destino. Um produto que emite radiação está sujeito a requisitos de acesso ao mercado nos Estados Unidos. A FDA regula lâmpadas ultravioleta germicidas e diodos emissores de luz como produtos eletrônicos emissores de radiação, e o fabricante do produto acabado — não o fornecedor do tubo — é a parte responsável por atender a esses requisitos e manter os registros correspondentes. Confirme os requisitos vigentes junto ao órgão regulador e com um laboratório de ensaios qualificado antes de congelar o projeto, pois o invólucro pode precisar ser modificado em decorrência disso.

O que um fornecedor pode ou não garantir

Vale a pena ser explícito quanto ao limite, pois é exatamente onde as expectativas falham.

Nolado do tubo , um fornecedor pode fornecer as características declaradas de uma peça: o comprimento de onda de pico e sua tolerância, juntamente com a referência e as condições, a interface física e elétrica, bem como as condições sob as quais qualquer valor foi obtido.

Nolado do produto , apenas uma medição do produto acabado pode estabelecer o que o produto faz. Essa medição deve ser realizada no artigo montado, em sua própria geometria, com seu próprio fluxo de ar ou câmara, e deve ser repetível. Nenhum documento sobre um tubo substitui essa medição.

A versão prática disto é uma frase digna de ser lembrada: o lado do tubo fornece peças; o lado do produto fornece evidências.

Verificação: qual plano, qual quantidade, registros comparáveis

Se um produto vai apresentar uma alegação, a evidência deve ser reproduzível. Três elementos devem ser anotados antes da primeira leitura.

O plano. Indique onde a medição é realizada. Uma leitura feita no tubo e outra feita na superfície-alvo são medições diferentes.

A quantidade. Indique o que está sendo medido e em quais unidades. Uma leitura pontual isolada e uma leitura mapeada não constituem o mesmo tipo de evidência.

As condições. Indique a configuração de acionamento, as condições ambientais e a configuração aplicadas durante a medição. Uma leitura sem suas condições correspondentes não pode ser comparada com a leitura subsequente.

Defina esses três elementos e leituras sucessivas tornam-se um registro. Quando a alegação de um produto é questionada, esse registro é a resposta — não a folha de dados do tubo.
